Proyecto gestado en la UNNE: un robot para tratar tobillos lesionados

La robótica se coló en todos los ámbitos de la vida. Una variedad de modelos, tamaños y tecnología van adquiriendo el protagonismo en funciones complejas con un alto nivel de precisión.

En el área de la rehabilitación física y la ingeniería biomédica, el diseño y construcción de dispositivos innovadores para mejorar la recuperación de lesiones musculares tuvo una evolución importante. En particular, para las lesiones de tobillo hay nuevas alternativas que mejoran la funcionalidad y movilidad de los pacientes.

En esa línea está la propuesta del estudiante de ingeniería electrónica Francisco Zabert, quien accedió a una Beca de Estímulo a las Vocaciones Científicas (EVC-CIN) proponiendo el "Diseño y construcción del prototipo de una plataforma robótica para la rehabilitación del tobillo".

El proyecto de la beca es dirigido por la doctora María Inés Pisarello, del Grupo de Investigación de Ingeniería Biomédica de la Facultad de Ciencias Exactas y Naturales y Agrimensura de la UNNE.

ROBOT NO TRADICIONAL

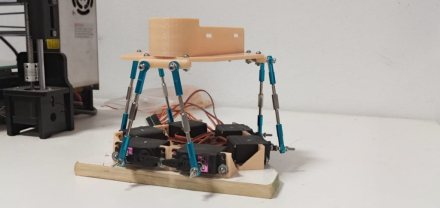

El prototipo desarrollado por Zabert es el de un robot paralelo, basado en una plataforma Stewart. Estas plataformas –basadas en la plataforma Gough-Stewart pero con actuadores rotacionales – tienen varias aplicaciones industriales, hasta de simuladores de vuelo, docencia e investigación.

Su alta rigidez, capacidad de carga y precisión en sus posiciones concentró el interés de la comunidad científica como alternativa a los robots tradicionales.

Diseñado para rehabilitar un tobillo, el prototipo propuesto tiene un control preciso y multidireccional del movimiento de la articulación afectada. "Simulando diversos tipos de movimientos articulares y aplicando cargas controladas en varias direcciones, aportaría información sobre los rangos de movimientos que posea cada tobillo en particular y así crear una terapia específica para cada paciente", explicó Zabert. "Es un aporte significativo al conocimiento científico, particularmente en la práctica de la rehabilitación física" opinó al referirse al impacto que considera puede tener el prototipo.

LÍNEAS DE INVESTIGACIÓN

El otro aporte que tiene el proyecto llevado adelante por el becario, son las líneas de investigación que quedan abiertas para incursionar en busca de nuevos conocimientos. Algunas de ellas son:

- Estudio detallado de la biomecánica del tobillo: La plataforma Stewart permitiría someter al tobillo a una variedad de movimientos en diferentes planos y direcciones con precisión y control. Esto podría proporcionar una comprensión más profunda de cómo diferentes tipos de movimientos y cargas afectan la articulación y los tejidos circundantes.

- Optimización de protocolos de rehabilitación: La plataforma podría usarse para estudiar cómo se recupera el tobillo después de lesiones específicas, como esguinces. Esto conllevaría a un entendimiento más profundo de los procesos de curación y permitir el desarrollo de enfoques de rehabilitación más efectivos y personalizados.

- Estudio de la influencia de la carga en condiciones crónicas: Investigar cómo la carga y el movimiento afectan el tobillo podría proporcionar información valiosa sobre condiciones crónicas como la osteoartritis. Esto podría llevar a nuevas estrategias de manejo y tratamiento, optimizando de los enfoques terapéuticos.

- Desarrollo de modelos de simulación: Con datos detallados sobre la respuesta del tobillo a diferentes cargas y movimientos, es posible desarrollar modelos de simulación computacional más precisos. Estos modelos podrían usarse para predecir cómo responderá el tobillo en diferentes situaciones con el objetivo de diseñar terapias y estrategias de prevención más efectivas.

Más allá de las características específicas del proyecto, la iniciativa muestra el nivel que tienen hoy las condiciones para la investigación en la Universidad Nacional del Nordeste, y todo el potencial que ello representa.

El dispositivo combina tecnología

de diseño junto con impresión 3D

El desarrollo del prototipo de robot para tratar lesiones en tobillos, que se gestó en la UNNE, combina tecnología de diseño e impresión 3D. El control de los movimientos a los que es sometido un tobillo en recuperación, se logra a través de la programación con un software de desarrollo integrado implementado en microcontroladores.

Basándose en el análisis de la cinemática inversa, el conjunto permite optar por realizar los seis movimientos básicos para el proceso de rehabilitación del tobillo: dorsiflexión, plantarflexión, inversión, eversión, abducción y aducción.

La cinemática inversa es una técnica para determinar la configuración que debe adoptar el robot para una posición y orientación final. Implica resolver un conjunto de ecuaciones que habiliten ocupar determinados ángulos de rotación en función de la traslación y rotación deseados. Todo un desafío
